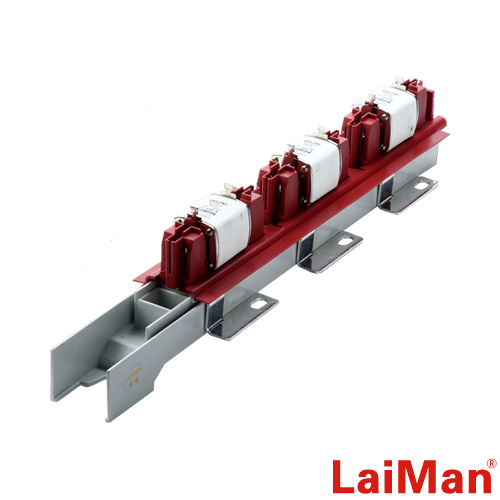

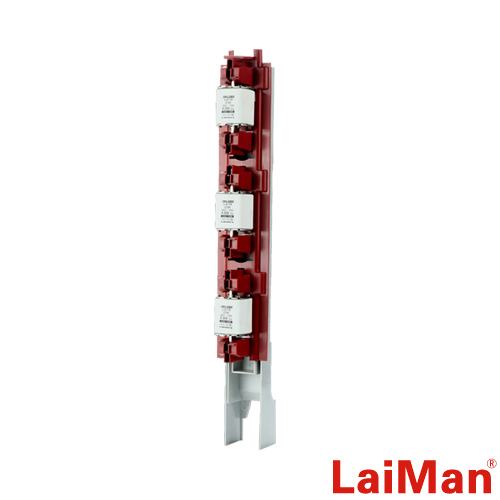

LMHR-400W外接式條形隔離開關
所屬分類： LMHR系列條形隔離開關
- 在線聯系：
- 聯系地址：浙江省樂清市柳市鎮柳樂路555號
- 聯系人：魏經理
- 手機：+86 138 6863 8928
- 傳真：0577-62779102轉8001
- 產品概述
- 技術參數
- 安裝尺寸
- 型號示意
- 產品用途：
LMHR系列熔斷器式隔離開關（條形）首創電流互感器與熔斷器開關一體化，適用于額定電流160A-630A，額定頻率50/60HZ。該系列產品模塊化，體積小，使用安全可靠，應用在低壓配電柜中有極高的裝容密度，顯示出很高的經濟性、安全性和應變性，不僅具有開關、保護功能，還可以擴展其他功能，不單純是一種開關形式，更重要的是它是一種完整的智能化系統，廣泛應用于電纜分支箱、箱式變電站、工廠、小區等，是未來配電領域的一個趨勢。
產品特點：
1、設計簡潔，使用成本較低；
2、減少布線，便于增加回路，增加箱體使用率；
3、樹脂玻璃纖維底座，V0級別阻燃性，外殼防護等級可達IP30；
4、可選裝置隔離刀片，操作更安全；
5、瞬時分斷力可達100KA,帶負荷操作能力可達1.3倍額定電流；
6、可加裝熔絲監測器、信號開關及遠程控制模塊。 類型
Model 185mm-SystemLMHR-250S LMHR-400S LMHR-630S 熔斷器尺寸
Fuse size1 2 3 額定工作電壓（Ue
Rated operational voltage400V 500V 690V 額定絕緣電壓（Ui）
Rated insulation voltage1000V 額定頻率（Hz）
Rated frequency40/50/60 Hz 額定沖擊耐受電壓（Uimp）
Rated impulse withstand voltage12kV 額定工作電流（Ie）
Rated operational current250A 400A 630A 額定短路電流（Iq)
Rated short circuit current120KA 防護等級
Protection degree
IP10 機械壽命
Mechanical lifetime
2000 接線面積
Terminal cross section120mm2 240mm2 300mm2 出線接線方式
Method connecting wireScrew & V-Clamp 安裝方式
Installation methodScrew & Hook 螺釘連接
Screw fasteningM10/M12 環境溫度
Ambinet temperature應用類別
Use classesAC-23B AC-22B AC-21B 符合標準
StandardGB14048.3-2008 / IEC60947-3 / EN60947-3 / VDE0660
- 產品概述
- 產品用途：
LMHR系列熔斷器式隔離開關（條形）首創電流互感器與熔斷器開關一體化，適用于額定電流160A-630A，額定頻率50/60HZ。該系列產品模塊化，體積小，使用安全可靠，應用在低壓配電柜中有極高的裝容密度，顯示出很高的經濟性、安全性和應變性，不僅具有開關、保護功能，還可以擴展其他功能，不單純是一種開關形式，更重要的是它是一種完整的智能化系統，廣泛應用于電纜分支箱、箱式變電站、工廠、小區等，是未來配電領域的一個趨勢。
產品特點：
1、設計簡潔，使用成本較低；
2、減少布線，便于增加回路，增加箱體使用率；
3、樹脂玻璃纖維底座，V0級別阻燃性，外殼防護等級可達IP30；
4、可選裝置隔離刀片，操作更安全；
5、瞬時分斷力可達100KA,帶負荷操作能力可達1.3倍額定電流；
6、可加裝熔絲監測器、信號開關及遠程控制模塊。 - 技術參數
類型
Model 185mm-SystemLMHR-250S LMHR-400S LMHR-630S 熔斷器尺寸
Fuse size1 2 3 額定工作電壓（Ue
Rated operational voltage400V 500V 690V 額定絕緣電壓（Ui）
Rated insulation voltage1000V 額定頻率（Hz）
Rated frequency40/50/60 Hz 額定沖擊耐受電壓（Uimp）
Rated impulse withstand voltage12kV 額定工作電流（Ie）
Rated operational current250A 400A 630A 額定短路電流（Iq)
Rated short circuit current120KA 防護等級
Protection degree
IP10 機械壽命
Mechanical lifetime
2000 接線面積
Terminal cross section120mm2 240mm2 300mm2 出線接線方式
Method connecting wireScrew & V-Clamp 安裝方式
Installation methodScrew & Hook 螺釘連接
Screw fasteningM10/M12 環境溫度
Ambinet temperature應用類別
Use classesAC-23B AC-22B AC-21B 符合標準
StandardGB14048.3-2008 / IEC60947-3 / EN60947-3 / VDE0660 - 安裝尺寸
